GY-KG03 开关柜智能操控装置
您当前的位置:网站首页 > 产品系列 > 电力仪表系列

GY-KG03 开关柜智能操控装置

作者:admin 来源: 日期:2022-3-28 15:56:02 人气: 标签:
GY-KG03 开关柜智能操控装置

一、概述

  本产品采用单片微机控制,不仅外观设计新颖独特,同时对误操作提供语音提示功能,判断开关小车是处于试验位置还是工作位置,具有RS485远程通讯功能。采用工业级电子元件,可靠性高、寿命长、抗干扰能力强,产品设计寿命30年保用10年。

  本产品用于3-35KV户外开关柜且适用于中置柜、手车柜、固定柜、环网网柜及六氟化硫气体柜。

  该产品功能强大:有带电显示、温湿度液晶显示、自动加热除湿控制,断路器分合闸、状态指示;储能、接地开关指示;小车位置指示;一次回路模拟图及分合闸闪烁指示;语音防误提示; RS485通讯接口等。

  二、产品功能特点

  1、智能化程度高:不仅能显示开关分合状态,还可判断指示开关小车是处于试验位置与工作位置之间还是处于柜体之外。 2、增加了语音防误提示功能和加热及负载断线报警功能,人体感应功能(选配)。

  3、具备温湿度液晶显示,同时可监控两处环境的温湿度状况,RS485通讯接口使其具备了与变电站其它设备组成实显的微机防误监控系统;柜内照明功能:

  4. 抗干扰能力强:采用独特的抗干扰技术

  5. 高可靠性:采用工业级电子元件

  三、技术参数

  ● 电 源:AC220V/110V±10%,50Hz,DC220V,DC110V

  ● 工作环境:-20℃~+60℃

  ● 控制范围:0℃~99℃

  ● 控制精度:温度±2℃,湿度±5%RH

  ● 功 耗:≤10W

  ● 通 讯:RS485 波特率9600

  ● 抗电强度:外壳与端子间大于AC2000V

  ● 绝缘性能:外壳与端子间大于100MΩ

  ● 抗 干 扰:符合GB/T17626.8-1998标准

  ● 抗 震 性 :10~55~10Hz,2g,1min

  四、安装方式:

  1、仪器的安装方式:嵌入式

  2、仪器的外形尺寸图及开孔尺寸图:(单位:mm)

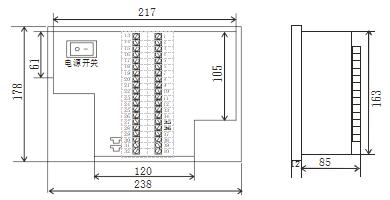

外形图及安装尺寸图(单位mm)


3、传感器的安装方式: 复合式传感器安装

  1). Φ4螺丝固定

  2). 采用固体式安装(空距37mm孔径4mm)。盒体厚度22mm

  五、仪器基本功能介绍


1、 面板功能显示说明




01断路器合闸指示

02断路器分闸指示

03(1)、03(2)工作位置指示

04(1)、04(2)试验位置指示

05接地开关合指示

06接地开关分指示

07储能指示

08带电指示(A、B、C)三相

09闭锁指示

10液晶显示屏、功能按键



11加热除湿指示(双温双湿)

12储能旋钮

13分合闸开关开关

14就地远方开关

(注:图中编号是为了说明面板的指示功能,实际仪器上无编号。)

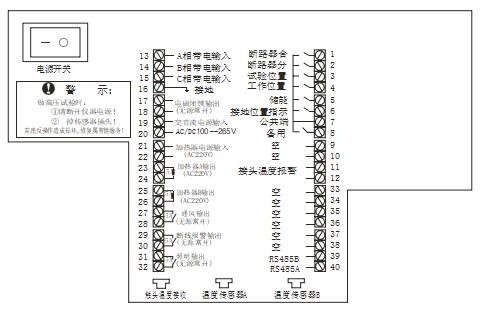

  2. 端子接线图(以下为标准端子接线图,仅作参考)



3、仪器开关状态动作说明仪器在通电情况下:

  当端子1与端子7短接时,01竖向红色模拟条亮,表示断路器合闸; 当端子2与端子7短接时,02侧向绿色模拟条亮,表示断路器分闸;

  当端子3与端子7短接时,04①、04②横向红色模拟条亮,表示小车处于试验位置; 当端子4与端子7短接时,03①、03②竖向绿色模拟条亮,表示小车处于工作位置; 当端子6与端子7短接时,表示接地刀合指示;

  当端子5与端子7短接时,面板上红色方灯亮,表示已储能;灯灭,表示未储能;

  4、高压带电显示部分

  端子A、B、C带电时,面板上高压带电显示灯亮,分别表示母排A、B、C处于高压带电状态,同时面板上09开锁指示灯灭,端子17、18有一组电磁闭锁输出,此时A、B、C任何一项带 电,端子17、18输出为开点。高压传感器副边失电时,A、B、C三点不带电,面板上09指示灯 亮,表示闭锁已解除。

  5、温湿度控制部分

  仪器采用了插拔式端子结构,方便用户安装、接线、使用。插口A接一路温湿度传感器,插口B接另一路 温湿度传感器,仪器的工作条件出厂已设定好,产品处于自动位置,用户如需变更参数请参考下表设定:

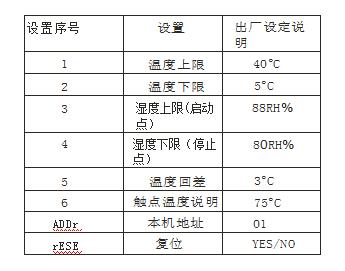

  设定参数及意义如下表:





仪器接通电源后(带传感器后),显示的是当前环境温湿度

CHA代表第一组环境温湿度,第三排代表19.3°C,第四排代表82.1%RH

CHB代表第二组环境温湿度,第三排代表19.3°C,第四排代表82.1%RH

环境温湿度

      环境温湿度

  2)参数设定方法如下:

  (1)温度上限值设定,仪器在工作状态下按设置键一次,

  进入温度上限值设置,

  仪器显示40,表示温度上限值。(右图) 40:设置上限温度40°C



  进入参数设置后,可按上调键或下调键修改温度上限值,修改完毕后,再按一次设置键,此时温度上限值设定完成。

  (2)温度下限值设定:仪器在工作状态下按设置键两次,进入温度下限值设置,仪器显示

  5,表示温度下限值.(如左图)

  5:为设置温度下限为5°C


  进入参数设置以后,可按上调键或下调键修改温度下限值, 修改完毕后再按一次设置键,此时温度下限值设定完成。

  (3)设置湿度上限:仪器在工作状态下按设置键三次,仪器显示88,

  表示湿度上限值.(如左图)

  88:为湿度上限88%RH.


  进入参数设置后,可按上调键或下调键修改湿度上限值,修改完毕后,再按一次设置键,此时湿度上限值设定完成。

  (4)湿度下限设定

  仪器在工作状态下按设置键四次, 进入湿度下限值设置, 仪器显示80,表示湿度下限值。(如左图)。

  80:为湿度下限设定80%RH


  进入参数设置后,可按上调键或下调键修改湿度下限值,修改完毕后再按一次设置键,此时湿度下限设置完成。

  (5)温度回差

  仪器在工作状态下,按设置键5次,仪器进入温度回差设置显示为

  3 ,表示两路温度回差均为3°C(如左图)


  3:为温度回差值

  按设置键3秒至5秒仪器自动转入测量状态。

  (6)触点温度说明

  仪器在工作状态下,按设置键6次,仪器进入报警温度设置显示为75 ,表示触点温度报警值为75°C(如左图) 当温度高于75°C时,报警接点闭合。

                (7):本机地址:

                仪器在工作状态下,按设置键6次,仪器进入本机地址设置,显示为01(如左图).

  (8)复位

  在本机地址设置时,再按设置键进入复位状态,按上调或下调键显示

  如左图,后按设置键,仪器发出语音提示:“设置正确”



  六、使用调试方法 1、开关状态显示器输入状态调试

  利用公共端7分别短接端子1-6,各相应的发光指示条亮度变换,其物理意义同“仪器开关状态动作说明部分”。

  2.加热器调试:

  选择温度,湿度的设定值,仪器具有两路加热,一路通风, 一路断线优先报警功能。按仪器说明插入温湿度传感 器,用嘴对第一路传感器轻轻吹一口气,当湿度达到 用户设定值时,仪器就会自动启动第一路加热器电源 加热除湿,同时面板上加热器指示灯亮;第二路试验 方法同第一路。如果任何其中一负载断路,相对应的 红色指示灯亮,提醒用户及时排除故障,用户可根据 需要改变设置,仪器即按新设置的条件进行控制。高 温控制风机,低温控制加热器,湿度控制加热器。
