GY800+电动机测控保护装置

GY800+电动机测控保护装置

作者:admin 来源: 日期:2022-6-24 12:38:40 人气: 标签:

产品概述

GY800电动机测控保护装置是电动机行业发展,现代经济发展战略中对生产过程中不可或缺的保护装置,本装置采用宽温。低功耗16位工业智能集成电路和自主产权、软件著作权生产,在电动机运行过程中进行各种信息采集、运算、分析、测控、保护、报警、监控、联锁、控制组成电动机部分占有重要的地位。它的使用几乎渗透到了各领域各行业,是工业、农业、国防建设及人民生活中使用的三相电动机进行正常运行的有效安全保证。因此做好电动机的保护具有节能显著、提高生产效率和经济效益及保证安全生产的重大意义。
新一代智能化除了要实现常规的低压电动机保护、监控、控制功能外,还具有计算电量、事故分析、电动机故障报告等功能。把电动机测控保护控制系统作为全面提高企业供电系统的可靠性和安全性,使企业对电动机的生产运行中自动化管理水平得到提升。以LCD液晶全屏全中文显示运行过程、三相电压、三相电流、功率因数、次/总电量、频率、功率、视在功率、故障信息、报警动作值、次/总运行时间、现场总线通信等功能,实现对电动机的远程自动控制、现场直接控制、端子控制、正反转启动控制、星三角启动控制、自藕降压启动控制、直接旁路启动控制方式。现场总线RS5485接口支持多种通讯协议,能用于多种微机工控组态软件实现网络通讯管理,还可以通过电流变送4-20毫安信号输出的方式与DCS系统相连接,把电动机运行参数传送输出,构成分布式综合电力监控系统,实行对电动机进行多种控制、远程测控、遥信、遥控、保护、设置。具有软件、硬件及电磁兼容自校准功能设计,产品具有超强的抗干扰能力和精确灵敏动作的可靠性、体积小,结构紧凑,安装方便,在低压控制终端柜和1/4及以上各种抽屉柜中可直接螺丝或导轨安装使用,特别适合于科学有效的现场工业级保护、测控单元使用。

功能总汇




基本功能

标配

选配

备  注

过压保护

报警3秒后动作

欠压保护

报警3秒后动作(“0”关闭功能)

过流(载)保护

电流值、动作时间可设

欠流(载)保护

堵转保护

堵转倍数可设

断相(三相不平衡)保护

达到门限报警3秒后动作

漏电(接地)保护

设定漏电电流值

启动超时保护

根据设备需启动延时时间设定

逆序保护

自判断动作

馈线保护

晃电保护

3秒内来电自恢复

外部故障保护

自判断动作

来电延时保护

延时时间可设




直接启动

根据启动方式选择接线,
设置转换时间和启动方式

星三角启动

直接旁路启动

正反转启动

降压启动

故障复位

手动复位

可选择自动复位时间或“0”关闭为手动复位

自动复位

控制权限

面板控制

设定控制保护权限

远程端子控制

总线控制

测量功能

三相电流

监测模块

三相电压

漏电电流

频率  功率

功率因数  视在功率

电量

通讯功能

RS485接口

协议

模拟量输出

一路DC4-20mA

内部DC24V供电

开关量输入

6路光电隔输入,功能可编

控制输出

6路继电器输出,功能可编

触点容量5A

设置提醒

全屏中文

LCD显示

故障查询

查询近三次故障

时间查询

查询运行累计或本次时间

参数查询

查询运行、设置、故障信息、
电量功率、频率、视在功率

技术参数

本装置工作电源

AC/DC 85~265V  50Hz

主回路电源电压

≤AC1160

控制继电器输出

无源接点  5A

安装方式

标准35mm导轨安装或螺丝固定

应用范围

三相供电设备

过电压保护

设定电压值

110~465 V可设

欠电压保护

设定电压值

0~380V可设

过载(流)保护

电流设定

规格电流内可设A

动作时间

1~255S可设

欠载(流)保护

电流设定

规格电流内可设A

动作时间

0~255S可设

不平衡(断相)保护

百分率设定

1~100%可设

漏电(接地)保护

漏电电流值设定

50~5000mA可设

动作可编程控制

堵转保护

倍数设定

1~9i倍可设

启动超时保护

启动延时时间设定

1~255S可设

故障复位方式

手动复位设定

为“0”

自动复位设定

0~255S可设

20mA对应电流

设置20mA对应电流值输出

通讯地址

本装置通讯地址

1~255号机可设

启动方式

选择启动方式

直接启动、星三角启动、正反启动、直接旁路启动、正反旁路启动、降压启动可设

继电器装换时间

转换时间

1~255S可设

可编程继电器方式

启动延时合、漏电延时合、故障跳闸合、上电延时合、报警延时合可设

编程继电器输出时间

输出延时时间

1~255S可设

过载控制保护

当电动机超负载运行时,根据电动机热容量(Q)的跟踪计算热过载电流。在热过载保护计算中充分考虑了电动机转子和定子的温升,同时考虑了三相不平衡对电动机发热的影响。当电流增大到控制保护值时,给予信号报警提示达到跳闸延时时间内动作。

欠载(流)保护

穿过互感器的三相电流的任何一项小于欠载设定值时给予报警提示达到跳闸时间内动作

堵转保护

防止电动机出现严重运转堵塞或电动机超负荷运行而电流增大设定设定电流倍数时,发出警报提示达到跳闸时间动作

三相电流不平衡保护

三相电流、电压根据最小相或最大线电流的比值达到或超过整定值时发出报警提示达到跳闸时间动作

断相保护

三相电流中任意一相没有电流比值大于不平衡角度值时判断为断相故障报警提示达到跳闸条件动作

过压保护

测控装置监测三相电压值,任意一相电压超过设定值发出报警提示达到跳闸条件动作

欠压保护

测控装置监测三相电压值,任意一相电压低于设定值发出报警提示达到跳闸条件动作

漏电(接地)保护

通过外接零序电流互感器测量到设备护导体(PE)或(PEN)短路漏电电流大小来判断漏电故障,当漏电电流大于设定值时测控装置发出报警提示达到跳闸时间内动作

晃电保护

测控装置连续监测设备供电电压,当系统电压瞬间跌落后又恢复时,电动机可以重新启动

启动超时保护

测控装置连续检测启动电流延时时间,当舜时启动延时时间内未完成启动设备,三相电流还大于设定电流1.2倍时则为启动超时保护动作跳闸

逆序保护

当保护装置监测到三相电压相序不正确,停止不能启动设备

外部故障保护

当保护装置査测到外部开关量输入信号于装置预设的开关量输入状态不一致时,装置不能启动

电流规格

产品型号

对应功率范围

对应电流范围



6.3A

0.55Kw-3.7Kw

0.5A-6.3A

一次线直接穿过保护装置CT孔

20A

3 Kw-12 Kw

5A-20A

63A

10 Kw-30 Kw

10A-63A

100A

20 Kw-50 Kw

20A-100A

150A

37 Kw-90 Kw

40A-160A

300/5A

75 Kw-132 Kw

50A-300A

另配变比标准电流互感器3只

400/5A

90 Kw-200 Kw

70A-400A

600/5A

110 Kw-300 Kw

100A-600A

800/5A

155 Kw-400 Kw

150A-800A

1000/5A

220 Kw-450 Kw

250A-1000A

1500/5A

450 Kw-750 Kw

400A-1500A

端子定义(端子最大允许线径1.5mm)


端子编号

使用说明

1…2

装置工作电源AC/DC 220V输入

5…7

A/B/C三相电压输入

4

N中性点输入

35…36

控制继电器J1

33…34

控制继电器J2

31…32

控制继电器J3

29…30

保护输出继电器J4常闭

28…29

保护输出继电器J4常开

26…27

可编程继电器输出J5

21…22

零序电流输入

3

权限控制或外部故障

15…16

4-20毫安输出(15为+  16为-)

8

SDS停车输入

9

DCS启动1输入

10

DCS启动2输入

11…13

设备反馈  输入

14

DC24V输出状态量驱动 (只限本装置使用)

23…24

RS485通讯接口(23为TA  24为TB)

25

装置接地

18…20

|A-18脚/|B-19脚/|C-20脚三相电流输入

17

二次电流输入公共点

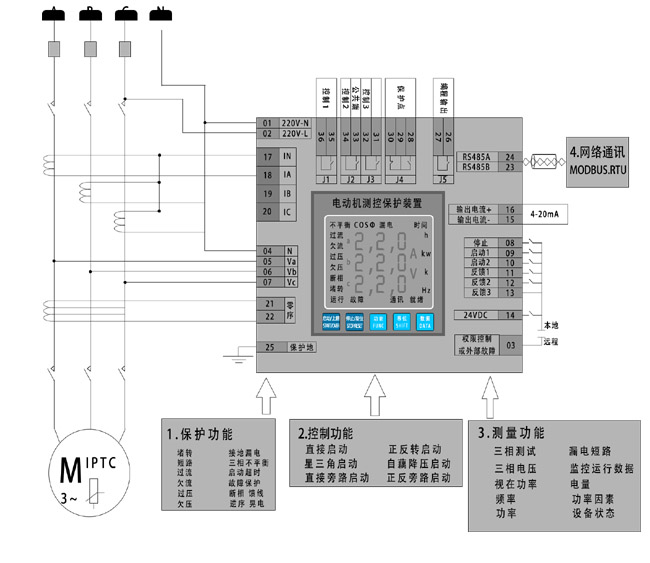

典型接线

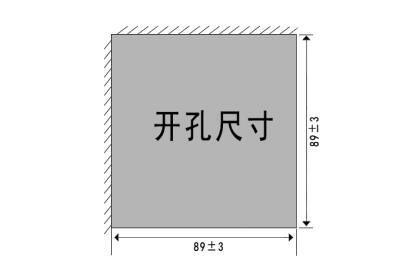

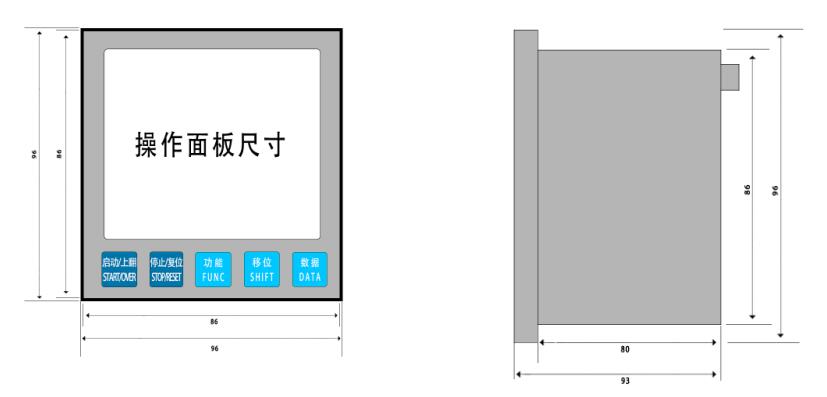

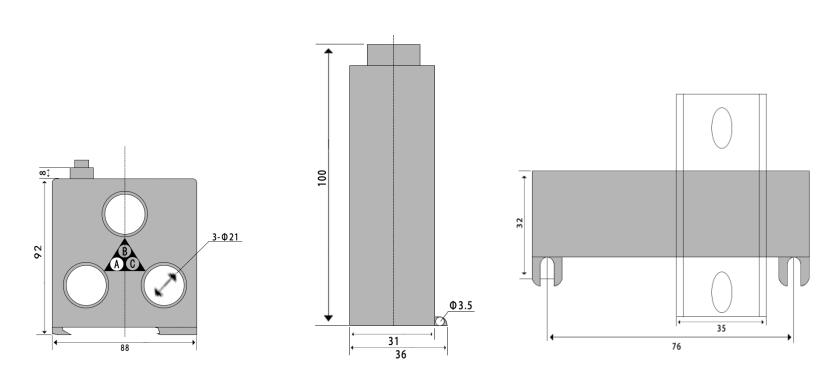

安装尺寸

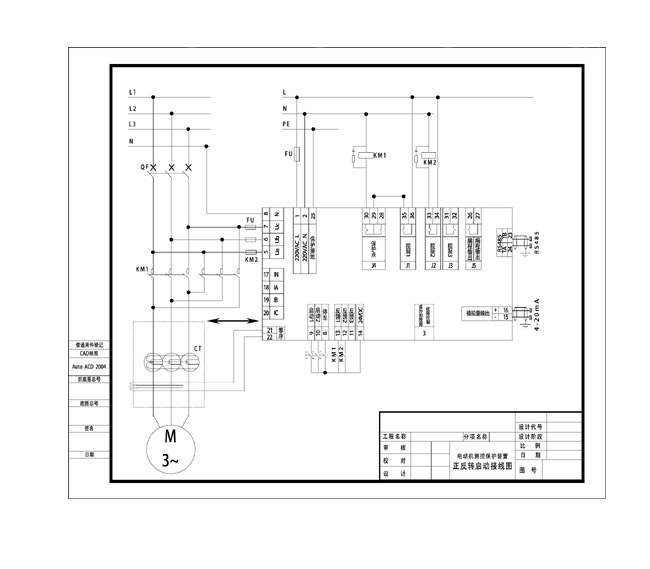

正反转一直接启动控制
    在正反启动方式下,通过控制继电器1使电机正转,通过控制继电器2使电机反转。当接收到停机命令或某种保护动作时,装置将发出停机命令,使控制继电器1、2打开停机。

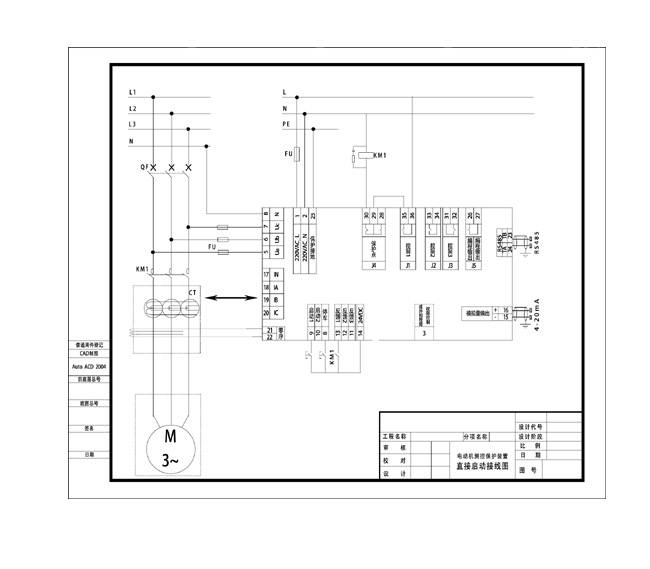

直接启动控制
直接启动时设备基本的启动方式。当接受到来自总线或装置“I/O”的启动命令时,输出继电器触点控制1闭合,当接收到停机命令或某种保护动作时触点断开。

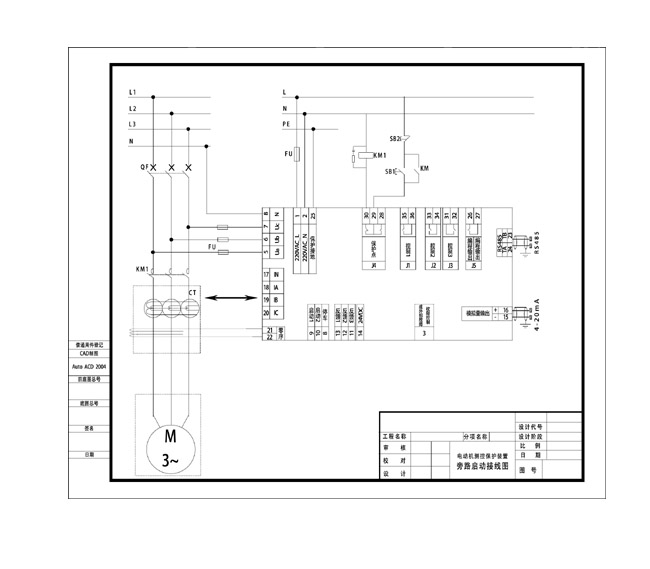

直接旁路启动控制
当接受到总线或装置“I/O”的启动命令时,输出控制继电器1输出一个脉冲闭合信号,当接收到停机命令或某种保护功能动作时;输出控制继电器3输出一个脉冲闭合信号直接旁路启动方式,即时操作面板不工作,也可以通过外接启停按钮控制电机的启停。

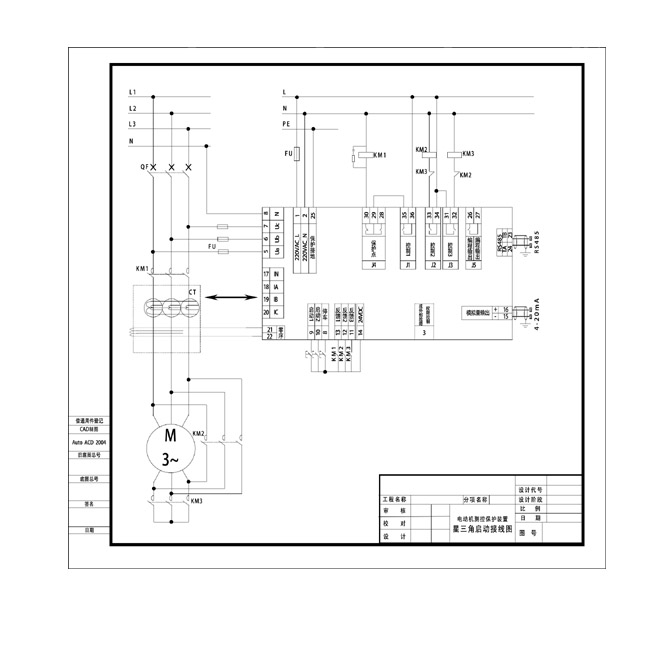

星三角启动控制
当设备在启动间接成星型,启动电流只要三角型接法的1/3以下,当同时启动力矩也降至1/3以下,设备以星型降压启动在转换时间到达后,进行星三角装换,设备在三角方式运行。
在设置参数时需要遵循下面的原则:转换时间〈启动时间,即在电视机启动完成前必须完成星三角运行方式的转换。

自耦变压器降压启动控制
自耦变压器降压启动是通过自耦变压器降压的设备启动方式。通过降低启动电压来达到降低启动电流的目的,同时启动力矩也会降低。
在设置参数时应遵循以下原则:转换时间〈起动时间,即在电机启动完成前必须完成运行方式的转换。
