一、 概述

本公司是一家从事于电机智能保护器科研、生产、销售、技术支持的新型技术企业。对电动机的保护有深入的研究,本公司生产的电机保护器具有价低、物美,品种齐全,性能卓越深受用户的喜爱。本产品核心部件均采用美国MICRHIP公司新型十六位单片机及控制器配低功耗集成电路开发而成的,该保护器具有保护功能齐全,测量参数直观,反应灵敏,动作及时可靠,工作稳定可靠、精度高、保护参数设定简单方便和数字化、智能化、网络化等特点,可满足不同层次用户的要求。广泛应用于电力、石油、冶金、化工、矿山、水泥、纺织等工业电动机及三相电力系统,作过热、过载、欠载、断相、过压、欠压、堵转、漏电、三相电路不平衡保护。还能通过本机RS-485远程通讯接口和4-20mA模拟量输出接口,方便与PLC和DCS及后台机组成网络系统,通过后台机对装置保护参数进行修改及运行状态控制。是一种提高电机运行安全和自动化管理水平的智能化仪器,可以与上位机通讯构成远程监控与一体的高技术产品。

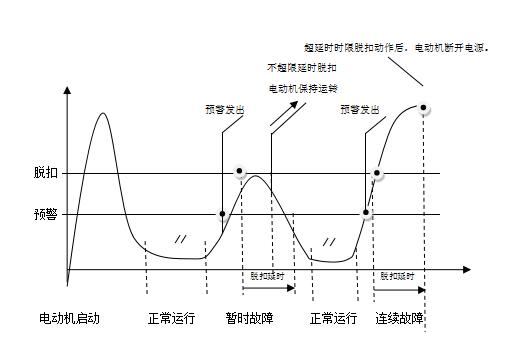

电动机预警、脱扣延时、脱扣示意图

依据电机制造商的规范和过程控制要求设置预警和脱扣参数



二、主要特点

本微机保护监控装置是采用先进的微机技术与高性能的集成芯片,整机功能强大、性能优越。测试精度高,线性度好、分辨率高,整机抗干扰能力强,保护动作可靠。三相电流值,相电压值及各类故障代号,显示于LED或LCD上、直观清晰。稳定性好,长期工作无需维护。
采用E2PROM存储技术,实现参数设定,掉电后设定参数仍保存下来,勿须再设定。一机多用,可取代传统的电流互感器、电流表、电压表、热继电器、时间继电器和断相保护器、漏电保护器等产品。
完善的微机保护监控装置是对电动机运行过程中的各种运行状况的详细信息进行采样跟踪,通过对故障报警、保护动作、动作延时时间的设定等来实现及时、准确的保护,保证生产的安全。





三、基本保护功能

启动保护:在启动时间内,只对断相、过压、欠压、短路及三相不平衡、超时启动进行保护。
过压保护:在工作电压超过设定值时,动作时间≤6秒。(出产默认为260V)
欠压保护:在工作电压低于设定值时,动作时间≤6秒。(出产默认为180V)
断相保护:当任何一相断开电源时,动作时间≤2.0秒。(无需要设置)
堵转保护:当工作电流达到整定电流值的倍数时,动作时间≤2.0秒。(出厂默认为4倍)
漏电保护:当零序互感器检测到漏电电流值达到设定值时≤1秒内动作。(出厂默认为“1”)
短路保护:当短路电流达到设定漏电电流的5倍以上时,动作时间≤2.0秒。(无需要设置)
不平衡保护:当任何两相间的电流值相差达到设定百分比值时,动作时间≤2.0秒。(出厂默认为60%)
轻载保护:当工作电流连续低于设定欠流门限时,动作时间≤5秒。(出厂默认为“0”)
过载保护:当运行电流大于设定电流值时,过载保护动作时间为反时限保护或速断保护。(参表1)
来电自启动:有此功能的保护器,需要用户设置自启动时间,此时电动机不能通讯启动。(出厂默认为“0”关闭功能)
启动超时保护:当启动时间延时结束后电流还大于过载电流值时判定为启动超时。(出厂默认为4s)
触点容量:AC220V/5A AC380V/3A 电寿命≥105次。
触点特性:触点J1常闭,触点J2常开,触点J3编程输出。(以外壳接线图为准)
通讯接口:RS485串行数字接口,采用双胶屏蔽线,通信距离≤1200米。
允许误差:±5%
分体显示:距离小于500cm  标准配置80cm
配比功能:在200A及200A以下的保护器不需要外加变比互感器,大于200A以上的保护器需要配置标准电流互感器3个变比为5A。(例如400A规格需要配400A/5A的电流互感器)
通讯协议:支持厂内自行编制、MODBUS等各种通信协议。(需选型时指定功能)
电流输出:三相电流平均值转换为DC4-20mA信号输出。

                            表1(时间单位秒)

              序号

 倍数                   时间

0

1

2

3

1.1

5

60

180

600

1.2

5

50

150

450

1.3

5

35

100

300

1.5

5

10

30

90

2.0

5

6

15

45

3.0

5

3

7

20

4.0

5

2

4

10

注:1、装置互感器固定在交流接触器下方为宜,采用螺丝固定和标准35mm导轨安装;三相主线路分别穿过互感器的三个孔;按外壳接线图接好二次线并检查无误后,方可通电调试(没带电流时才可修改参数)。
 2、装置工作电源要接在交流接触器前方为宜,保证保护器长期供电。

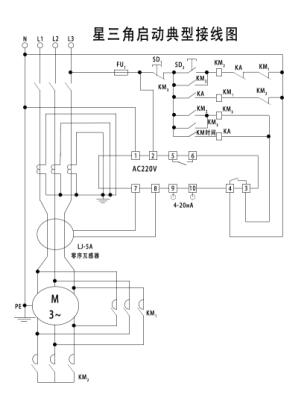

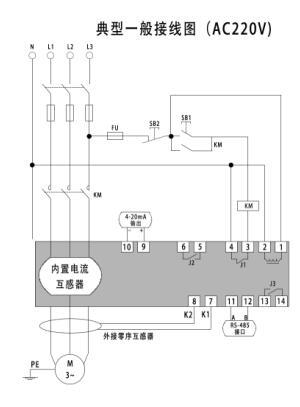

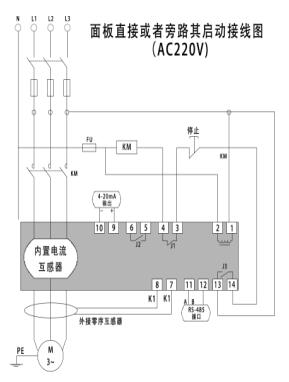

四、典型应用接线图







电流规格




规格化(A)

电流范围(A)

对应电机功率(KW)

电机空载电流(A)

主回路接线方式

说明

6

0.5-6

0.3-2.2

〉0.5

一次穿芯

  1. 根据电机的额定电流选型规格,最好将额定电流选在规格电流的60%-100%范围内。
  2. 电机空载电流必须符合要求。
  3. 额定电流大于200A以上需加装电流变比互感器。
  4. 电动机额定电流小于1A需绕匝数
  5. 特殊规格需注明

10

1-10

0.5-4

〉1

20

2-20

1-7.5

〉1.5

30

3-30

2-12.5

〉2

50

5-50

5-22

〉5

100

10-100

10-45

〉10

200

20-200

20-75

〉20

400

40-400

40-200

〉40

二次变比穿芯

600

60-600

60-315

〉60

800

80-800

80-400

〉80

1000

160-1000

120-500

〉160

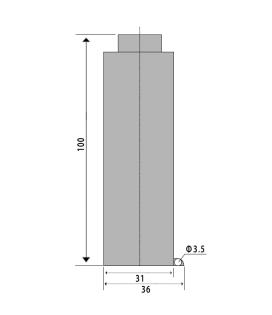

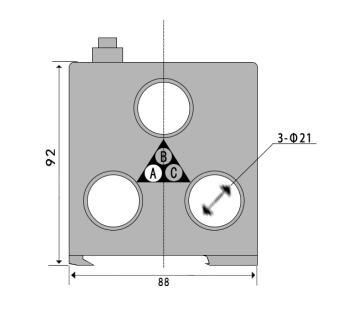

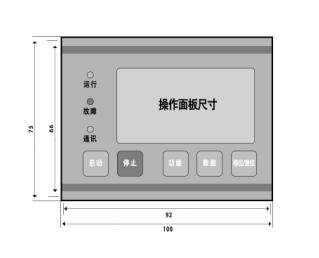

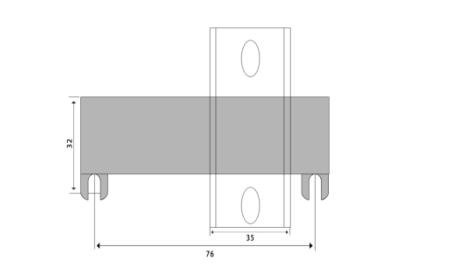

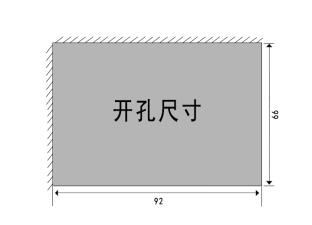

 安装尺寸



电流互感器

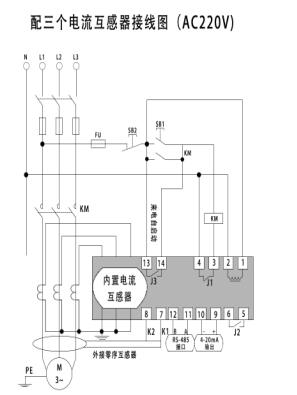

保护装置在规格电流小于200A及200A时不需另配电流互感器(一次穿线),当规格电流大于200A时需要另配3个标准变比电流互感器,标准电流互感器的二侧出线端分别穿过保护装置相应的电流互感器孔(二次穿线)。

注:电机低于0.3KW,电流小于1A时主回路穿过               注:电机电源线直接穿过标准电流互感器孔,标准电流
保护装置需绕匝,保证空载电流大于1A。                     互感器二次输出线穿过保护装置电流互感器。

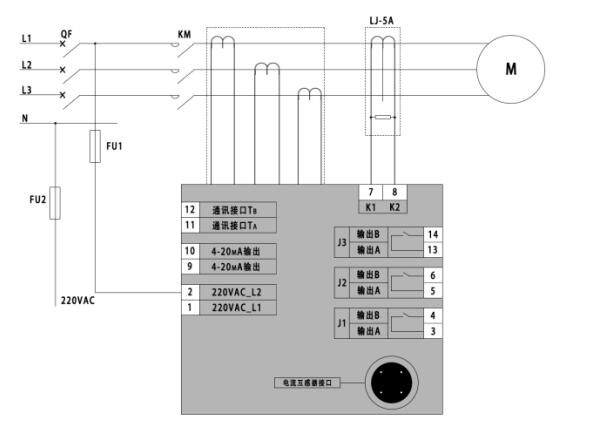

保护装置典型应用图





注意事项:
+保护装置安装接线时,应按各接线端子用途正确无误连接。  +保护装置配用电流变比互感器时,若
                                                        设备现场或控制室需电流表显示时,
+保护装置的工作电源应接在控制回路上,并注意标称电压     最好另配一个电流互感器,不然对配
 与实际电压相符合。                                     带电流表的那相电流显示会有影响。

+各项保护设定值应正确无误,不用的选项应设定为“0”关    +通讯协议,可以按用户要求改进。
闭功能。
                                                        +保护装置模拟量DC4-20mA接口输出
+根据电动机的正常运行电流值,选择相应规格的保护装置。    量应与连接设备相匹配。

分体式的保护装置不要将不同编号的互感器和显示部分共同使用。

RS通讯软件使用说明

1、 在电脑控制界面中有菜单、登录设置、监控设置、查询菜单中“开始”、“结束”、“数据库”等按钮,当要使用数据库和端口设置时要选停止,按菜单中的“结束”按钮就可以了,如果在某台机上红色的字体出现说明该机已故障跳闸。

2、 在控制台界面中可以单击每一台单机控制界面。

3、 在单机控制界面中可以看到单台电动机的电源和A、B、C相电流,同时也可以看到本台电动机是否有故障。

4、 在控制台界面上,先按“结束”按钮,再点参数管理设置进入系统参数设置,可以对电脑中串口进行设定,即选择COM1或COM2口,其他的波特率等不要修改,可以修改最大扫描地址。

5、 在停止时可以对数据库进行控制,点菜单下的数据库进入数据库界面,可以进行数据查看和进行电机的增加和修改、删除功能。在增加和修改中可能看到有电机地址和电机名称,点机地址是电动机保护器的地址,名称则是你对这台电动机的描述有利于电动机的维护。

6、 参数设置:进入通讯监控时,可以对知道电动机的地址进行参数查看:额定电流、过流曲线、启动时间、保护平衡、堵转保护、漏电保护、欠压保护、过压保护、自启动时间。这些功能参数的描述详见电机监控保护装置说明书。

注:当进入时,输入电机所对应的地址,不足四位请前面加“O”,再点接收参数,可以看到该台电机保护器的参数,在按每一个显示参数的位数进行修改,点参数发送就完成了修改。)
