GY100电动机保护器

GY100电动机保护器

作者:admin 来源: 日期:2022-6-24 12:34:47 人气: 标签:

一、主要特点

GY100电机智能保护器是采用先进的微机技术与高性能的集成芯片,整机功能强大、性能优越。测试精度高,线性度好、分辨率高,整机抗干扰能力强,保护动作可靠。三相电流值,相电压值及各类故障代号,显示于LED上、直观清晰。稳定性好,长期工作无需维护。
采用E2PROM存储技术,实现参数设定,掉电后设定参数仍保存下来,勿须再设定。一机多用,可取代传统的电流互感器、电流表、电压表、热继电器、时间继电器和断相保护器、漏电保护器等产品。
完善的微机保护监控装置是对电动机运行过程中的各种运行状况的详细信息进行采样跟踪,通过对故障报警、保护动作、动作延时时间的设定等来实现及时、准确的保护,保证生产的安全。

二、基本保护功能

启动保护:在启动时间内,只对断相、过压、欠压、短路及三相不平衡、超时启动进行保护。
过压保护:在工作电压超过设定值时6秒内动作。
欠压保护:在工作电压低于设定值时6秒内动作。
断相保护:当任何一相断开电源时,动作时间≤2.0s。
堵转保护:当工作电流达到整定电流值的倍数时,动作时间≤2.0s。
不平衡保护:当任何两相间的电流值相差达到设定百分比值时,动作时间≤2.0s。
过载保护:当运行电流大于设定电流值时,过流保护动作时间为反时限保护或速断保护。(动作时间可根据用户自行设定参表二)

电流规格                          (表一)


产品型号

电流规格(A)

规格

备注

6A

0.5-6A

0.3-3KW



一次性直线穿过保护器电流A/B/C互感器

20A

   2-20A

1-7.5KW

60A

6-60A

4-30KW

100A

10-100A

7.5-45KW

200A

20-200A

25-75KW

300/5A

80-400A

45-132KW

另配300/5CT

400/5A

  120-600A

55-250KW

另配400/5CT

600/5A

600-300A

75-300KW

另配600/5CT

反时限动作:单位秒                 (表二)


              序号

 倍数                时间

0

1

2

3

1.1

5

60

180

600

1.2

5

50

150

450

1.3

5

35

100

300

1.5

5

10

30

90

2.0

5

6

15

45

3.0

5

3

7

20

4.0

5

2

4

10

启动延时:根据电机负荷启动至正常运行的转换时间。
触点容量:AC220V/5A AC380V/3A 电寿命≥105次。

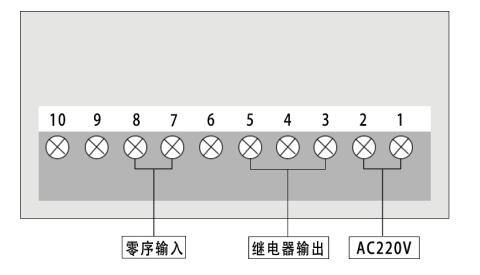

触点特性:触点J1常闭,触点J2常开。(以外壳接线图为准)
允许误差:±5%
分体显示:距离小于500cm  标准配置80cm
设置功能:根据电动机的正常运行电流值设置保护参数。
配比功能:在200A及200A以下的保护器不需要配置互感器,大于200A以上的保护器需要配置标准互感器3个变比为5A。例如400A规格需要配400A/5A的电流互感器。

注:1、互感器固定在交流接触器下方为宜,采用螺丝固定和标准35mm导轨安装方式;三相主线路分别穿过互感器的三个孔;按外壳接线图接好二次线并检查无误后,方可通电调试(没带电流时才可修改参数)。
    2、保护器本身AC电源要接在交流接触器前方,保证保护器长期供电。

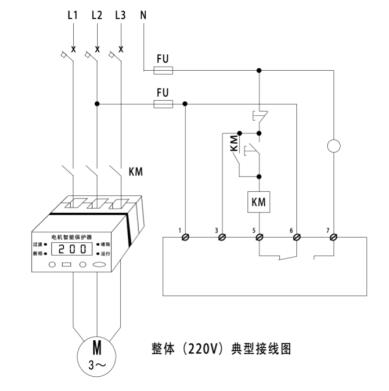

典型应用接线图

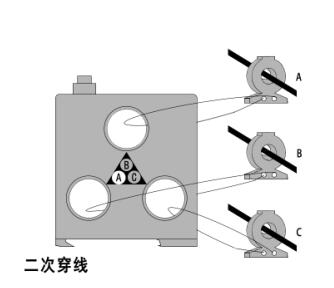

注:电机低于0.5KW,主回路闯过保护装置需绕匝               注:电机电源线直接穿过标准电流互感器孔,标准电流
线,保证空载电流大于1A。                                                       互感器二次输出线穿过保护器电流互感器。

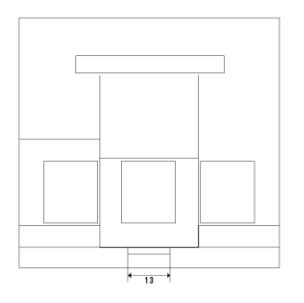

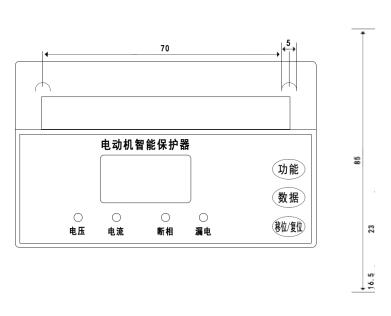

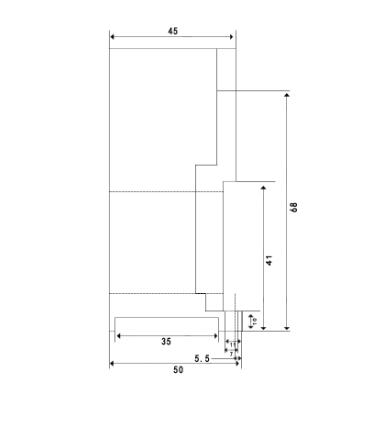

安装尺寸:
