GY大电流一次互感器

一、用途及适用范围

GY电动机保护器电流互感器（下简称“互感器”）适用于交流50Hz，电压24V至1140V的供电电路中与电动机保护器组成保护的控制电路。采用穿芯式电流取样检测技术，无需辅助电源供电，具有节能省电功能，可控硅导向输出，设计新颖、结构简单，使用方便、工作可靠，并具有无功耗、长寿命等优点。符合EN60947-A、EN60947-5-1、AN60204-1标准以及GB14048.4标准要求。

二、技术参数

■ 准确级：0.5级

■ 额定电压：1140V

■ 额定电流：10-1000A

■ 允许在110%额定电流下长期运行

■ 二次绕组对地施加工频电压3KV历时1min无击穿闪络现象

■ 本型互感器的铁芯为环形铁芯，二次绕组沿铁芯圆周均匀分布，采用ABS阻燃塑料做为

互感器的绝缘外壳。

■ 中间窗口供母线穿绕使用

■ 本型互感器二次绕组均匀绕制，漏磁很小，具有性能稳定，安装方便等优点。

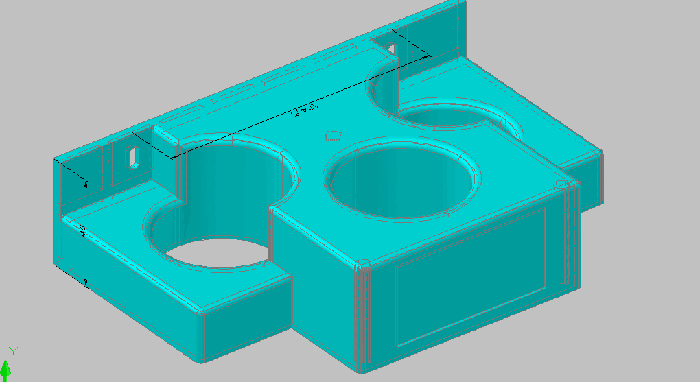

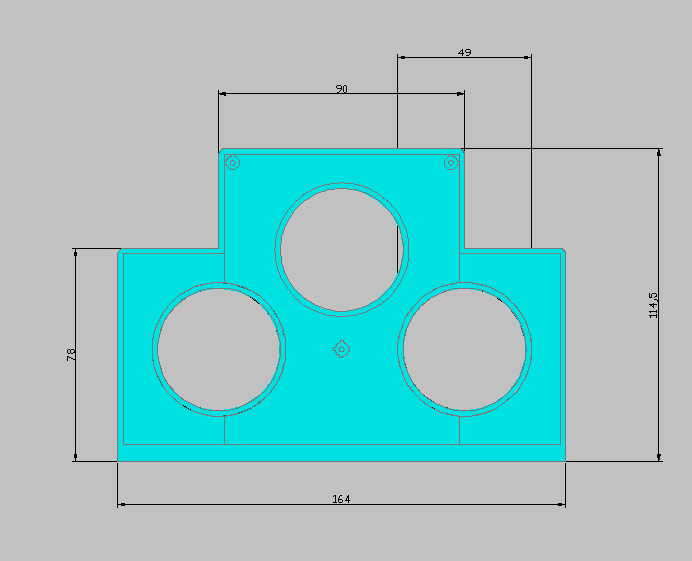

三、外形尺寸 116*40*114.5mm
